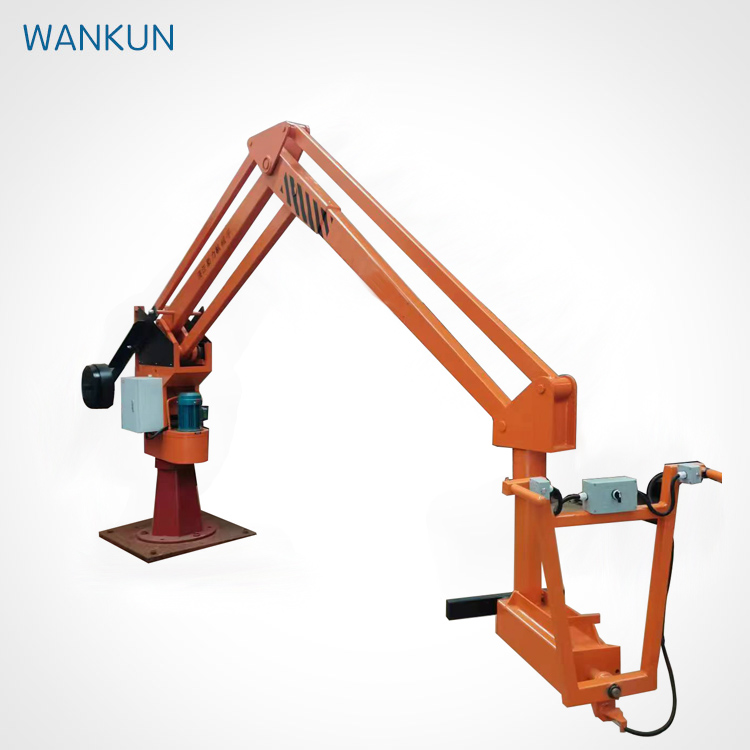

ZJZ0540 gietmanipulator voor Foundry
Rotatie 360°
Ladle capaciteit 500kg
Werkradius 4m
| product | Specificatie model | Gewaardeerde liftcapaciteit | Minimale lifthoogte van ladle | Maximale lifthoogte van de ladle | Maximale werkradius | Rotatiehoek | Notitie |
| Hydraulische manipulator | Hoofdstuk 0540 | 500 kg | De hoofdas van de schuur is in eerste instantie parallel aan de grond(Aangepast volgens de eisen van de klant) | 1100 mm | Het centrum van de kolom bevindt zich op 4000 mm afstand van de kleine rotatieas | De hoofdeenheid draait 345° Het liftapparaat draait 360° | Inclusief1setofPLCsystem |
1) Het gietmanipulatorliftmechanisme wordt op afstand bestuurd en kan 360° vrij draaien.
2) Casting manipulator machine neemt het principe van een verbindingsmechanisme van vier bars aan. Elke mechanische arm kan op elke hoek werken en stoppen om een evenwichtige stationaire toestand te bereiken. Dit vermindert de moeilijkheid voor exploitanten tijdens het gietproces aanzienlijk, vooral bij het omgaan met stijgingen en gesmolten ijzer. Het is gericht op het verminderen van fysieke inspanning en het verbeteren van de giet snelheid en efficiëntie.
3) Er zijn geen limietschakelaars nodig. De limiet wordt bereikt door de eigen slag van de oliecilinder. Het opheffen van de arm wordt gedreven door de op- en neerbeweging van de pistonstaaf en een bufferapparaat wordt ingesteld, wat resulteert in kleine schokken en stabiele werking.
4) Veiligheidsapparaten zijn geïnstalleerd in het hydraulische systeem. ze hebben een veiligheidsbeschermingsfunctie in gevallen van overbelasting en andere situaties, waardoor het optreden van gemakkelijk beschadigde onderdelen en ongevallen wordt voorkomen.
5) Het PLC-systeem kan de openingstijd van de pomp en klep, evenals de aanpassing van de stroomuitgang regelen.
1) Alle afmetingen in deze tekening worden gemeten in millimeters.
2) De compressieve sterkte van de grond van de basis mag niet kleiner zijn dan i ton per vierkante meter.
3) De specifieke positie van de elektrische kast en de daaraan verbonden pijpleidingen verwijst naar de algemene schets van de stroompijpleiding.
4) De draadgeleider (3-fase 5-draadsysteem) heeft een doorsnedeoppervlakte van 4 vierkante millimeter, met een spanning van 380V + 220V en 2,5 meter blootgesteld.
